Lektion 16: Mätning av en LDR¶
Under den här lektionen ska vi mäta en LDR!
16.1. Att mäta motståndet av en LDR med en multimeter¶
Vrid vridknappen på multimetern till Ohm symbolen. Sätt på multimetern och koppla:
- röda mätpinnen på den vänstra benen av LDRen
- svarta mätpinnen på den högra benen av LDRen
Vad visar mätningen?
\pagebreak
16.1. Svar¶
Multimetern visar en motstånd för vanligt ljus (om inte: fråga hjälp!).
Vi fick 1.7 kOhm, dvs 1700 Ohm.
16.2. Att mäta motståndet av en LDR med en multimeter¶
Hålla LDRen nära en lampa. Vad visar mätningen?
\pagebreak
16.2. Svar¶
Vi fick 0.68 kOhm, dvs 680 Ohm.
I ljuset har en LDR minsta motstånd
16.3. Att mäta motståndet av en LDR med en multimeter¶
Ta bort ljuset till LDRen med, t.ex. din hand. Vad visar mätningen?
\pagebreak
16.3. Svar¶
I mörkret har en LDR högsta motstånd
Vi fick 68 kOhm, dvs 68.000 Ohm.
16.4. Att mäta spänningen av en LDR med en multimeter¶
Bygga elkretsen nadåt:
Röda proben gå till en oscilloskop.
På skopen gör:
- Sätt tidskalan till 1 sekund
- Sätt spänningsskalan till 2 volts
Vilken spänning visar skopen?
\pagebreak
16.4. Svar¶
Det skulle vara en spänning mellan 0 och 5 volt, för att detta är spänningen av Arduinon
Vi fick 2.12 volt
16.5. Att mäta spänningen av en LDR med en multimeter¶
Hålla LDRen nära en lampa. Vilken spänning visar skopen nu?
\pagebreak
16.5. Svar¶
Spänningen öker, men aldrig högre än 5 volt
Vi fick 3.1 volt.
16.4. Att mäta spänningen av en LDR med en multimeter¶
Ta bort ljuset till LDRen med, t.ex. din hand. Vilken spänning visar skopen nu?
\pagebreak
16.6. Svar¶
Spänningen sänker, men aldrig mindre än 0 volt
Vi fick 0.28 volt.
16.7. Att mäta en LDR med en skop¶
Bygga elkretsen nadåt:
\pagebreak

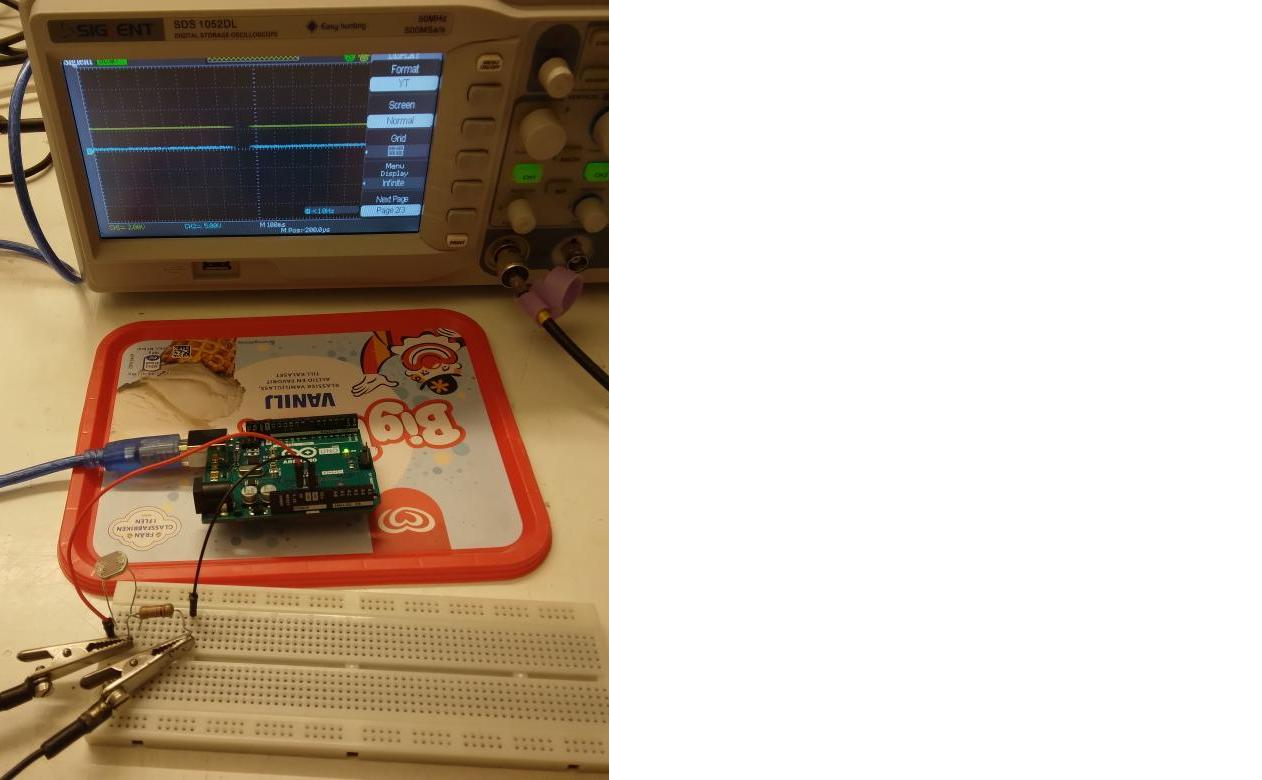

Så ser det ut:
Probens röda sladd gå till mellan LDR och motstånd. Probens svarta sladd gå till GND.
På skopen gör:
- Sätt tidskalan till 1 sekund
- Sätt spänningsskalan till 2 volts
Vilken spänning visar skopen?
\pagebreak

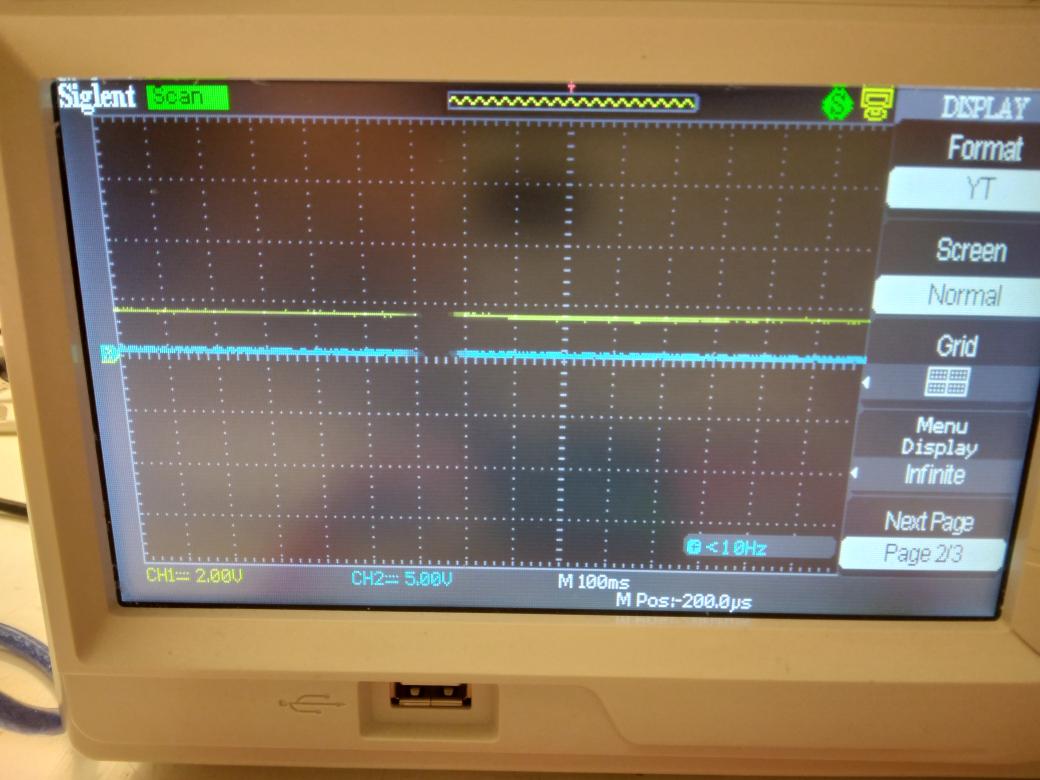

16.7. Svar¶
Det skulle vara en spänning mellan 0 och 5 volt, för att detta är spänningen av Arduinon
Vi fick 2.12 volt
16.8. Att mäta en LDR med en skop¶
Hålla LDRen nära en lampa. Vilken spänning visar skopen nu?
\pagebreak
16.8. Svar¶
Spänningen öker, men aldrig högre än 5 volt
Vi fick 3.1 volt.
16.9. Att mäta en LDR med en skop¶
Ta bort ljuset till LDRen med, t.ex. din hand. Vilken spänning visar skopen nu?
\pagebreak
16.9. Svar¶
Spänningen sänker, men aldrig mindre än 0 volt
Vi fick 0.28 volt.
\pagebreak
16.10. Slutuppgift¶
Hämta:
- 1 st multimeter
- 1 st skop
- 1 st LDR
- 4 st sladdar
- 1 st 1000 Ohm motstånd (rött, brun, svart, guld)
Läs igenom slutuppgiften först, för du har 5 minuter på dig.
- Steg 1: Fråga någon för att få göra provet. Den personen får inte hjälpa dig.
Starta en timer och gör följande:
-
Steg 2: Visar hur att öka och sänka motståndsvärde av LDRen på multimetern
-
Steg 3: Visar hur att öka och sänka spänningen av LDRen på multimetern
-
Steg 4: Visar hur att öka och sänka spänningen av LDRen på oscilloskopen
