Lektion 24: Användning av ett relä

Ett relä är som en knapp som kan styras elektroniskt. Vi använder reläer för att skydda vår kära Arduino när vi styr kraftiga komponenter, till exempel DC-motorer.

Under den här lektionen ska vi använda en Arduino för att styra det.

Vi använder ett 4-relä kort: ett kretskort som har fyra reläer.

24.1. Blink

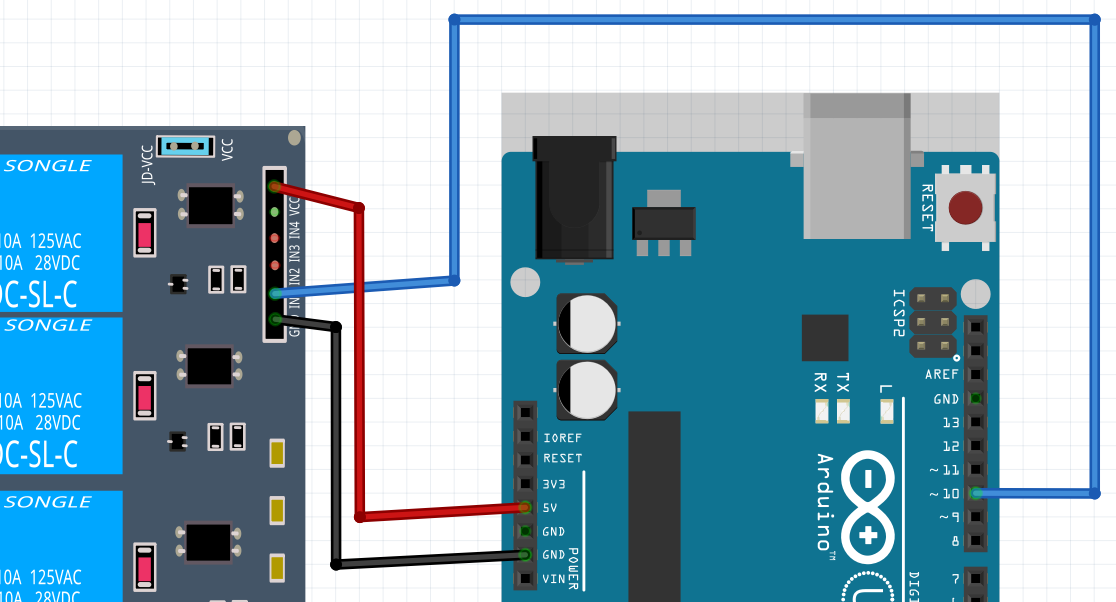

Anslut en Arduino till reläkortet så här:

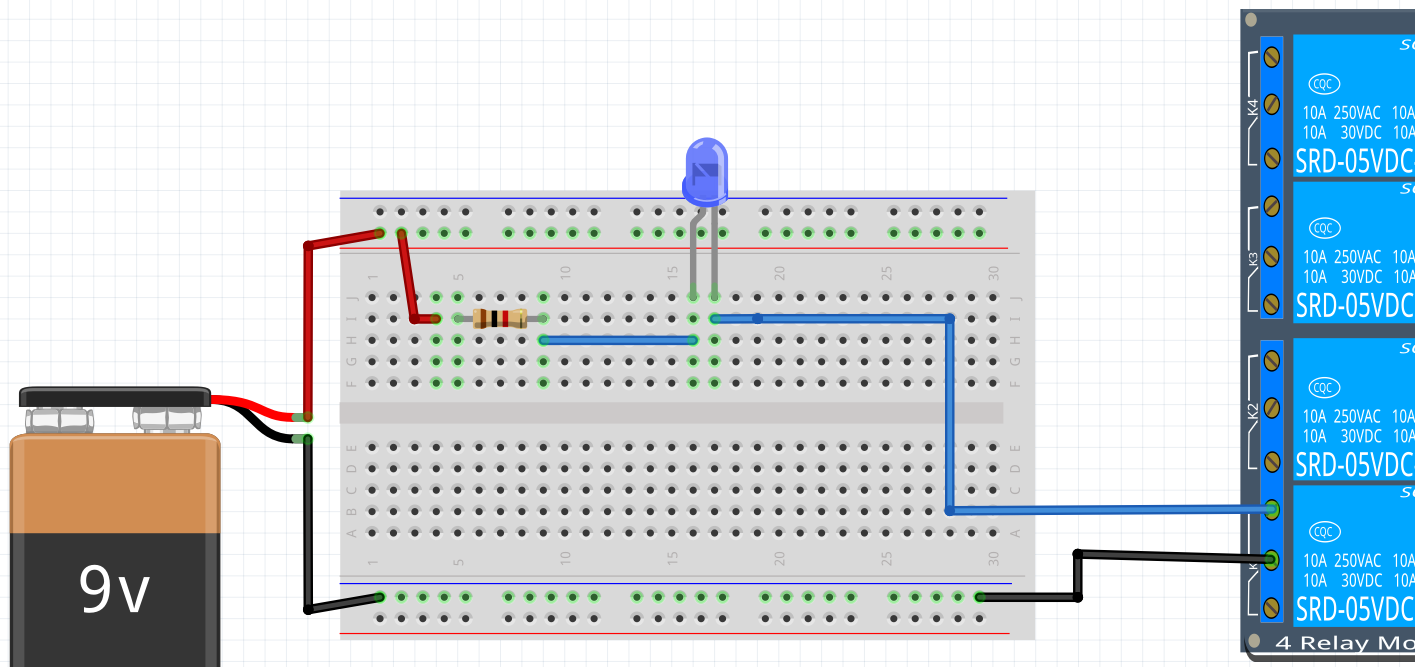

Anslut andra delen av reläkortet till ett batteri så här:

Skriv ett program som får lysdioden att blinka så här:

• lyser 5 sekunder
• släcker 1 sekund

	Se upp: reläet är kopplat till 10

	Kanske är saker tvärtom mot dina förväntningar

24.1. Svar

void setup() {
  pinMode(10, OUTPUT);
}

void loop() {
  digitalWrite(10, HIGH);
  delay(1000);
  digitalWrite(10, LOW);
  delay(5000);
}

Notera:

• Vi använder 10 för det är stiftet på Arduinon som är kopplat till relä 1
• Det är digitalWrite(10, LOW); som sätter på lysdioden

24.2. Två reläer

Vi bygger upp en H-brygga gradvis (som vanligt). Nu tar vi nästa steg!

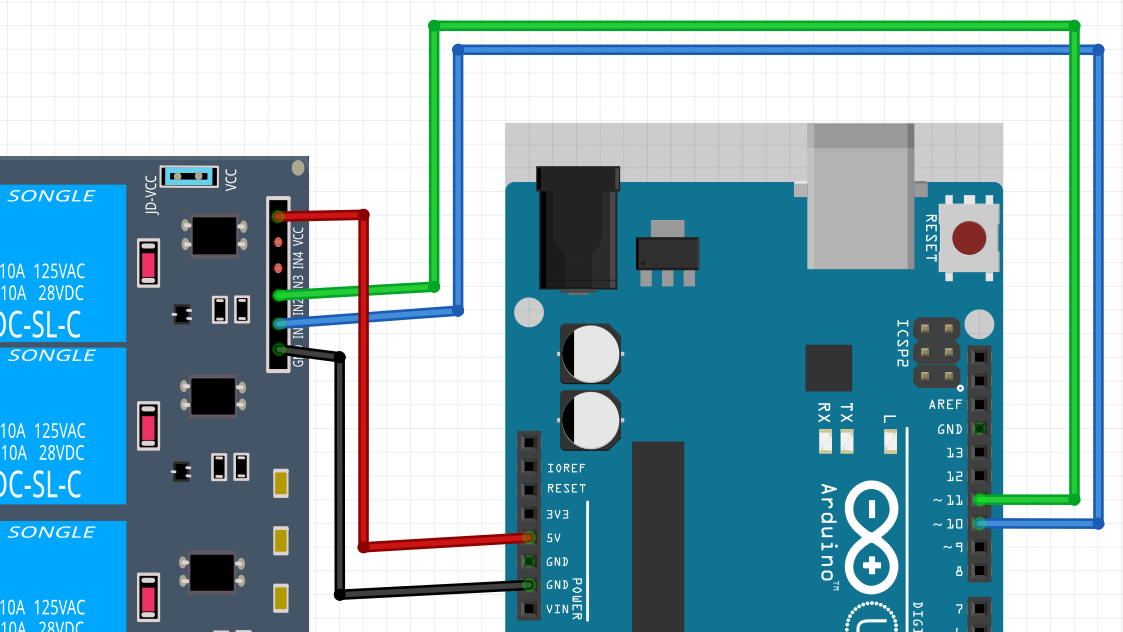

Anslut en Arduino till reläkortet så här:

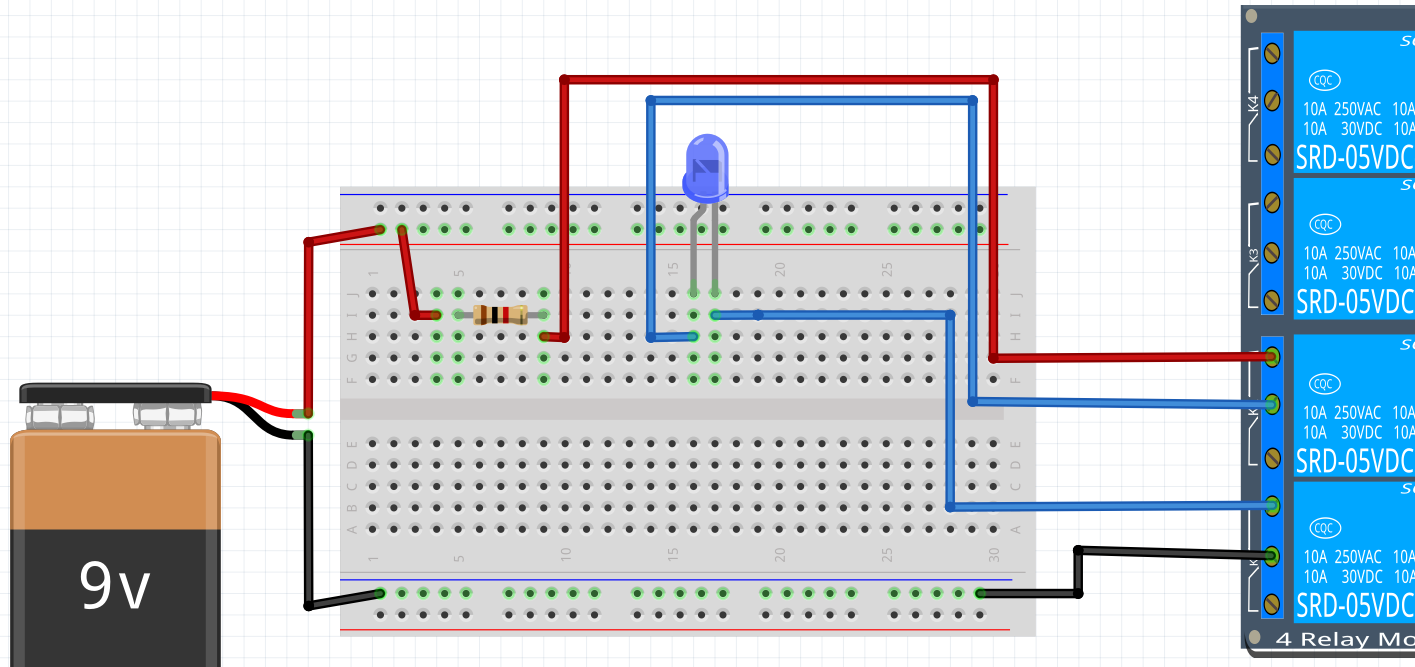

Anslut andra delen av reläkortet till ett batteri så här:

Skriv ett program som får lysdioden att blinka så här:

• lyser 5 sekunder
• släcker 1 sekund

24.2. Svar

void setup() {
  pinMode(10, OUTPUT);
}

void loop() {
  digitalWrite(10, HIGH);
  digitalWrite(11, HIGH);
  delay(1000);
  digitalWrite(10, LOW);
  digitalWrite(11, LOW);
  delay(5000);
}

Nu behövs både stift 10 och 11 på Arduinon.

24.3. Slutuppgift

Den här slutuppgiften har ingen tidsgräns. Visa bara resultatet till en person som får ge en underskrift. Lycka till!

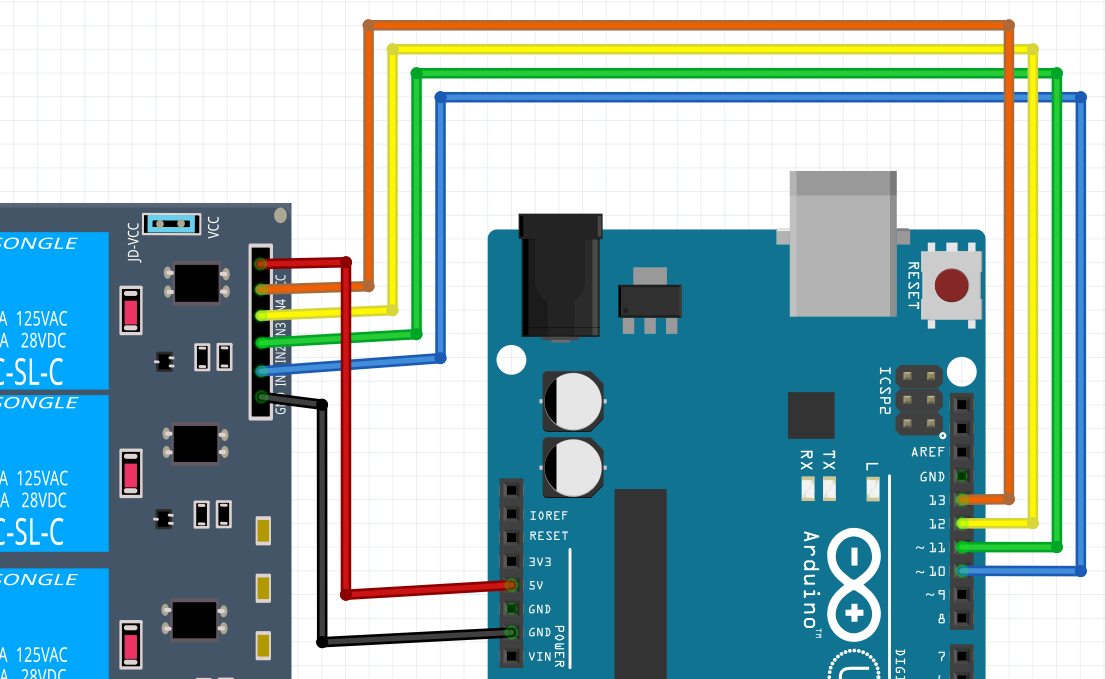

Anslut en Arduino till reläkortet så här:

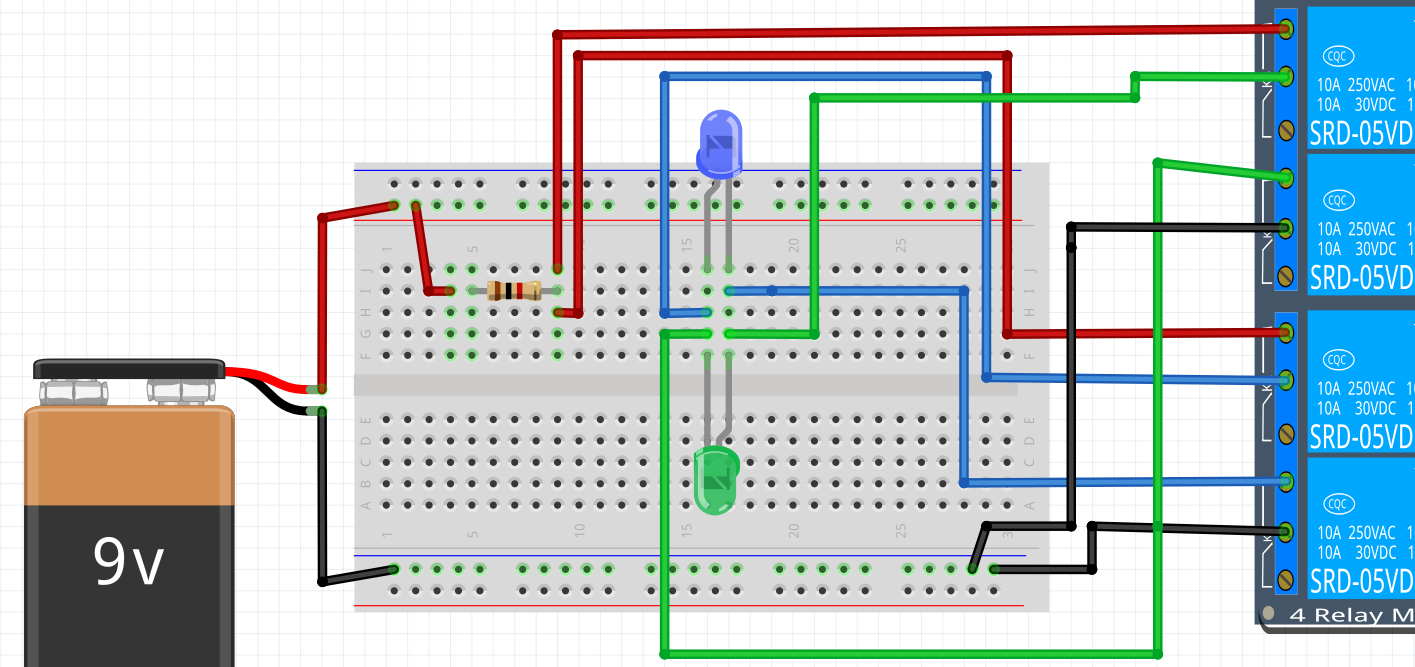

Anslut andra delen av reläkortet till ett batteri så här:

Skriv ett program som får lysdioderna att blinka så här:

• den blåa lysdioden lyser 1 sekund
• släcker allt 1 sekund
• den gröna lysdioden lyser 1 sekund
• släcker allt 1 sekund

Förklara varför det är viktigt att allt är släckt mellan att man tänder de olika lysdioderna. Vad kan hända om vi gör det snabbare?
