Lektion 28: Mätning av en avståndssensor¶
En avståndssensor är en modul som kan känna om det finns en objekt före den.
Under den här lektionen mäter vi hur den funkar.
28.1. Att koppla en oscilloskop till en avståndssensor¶

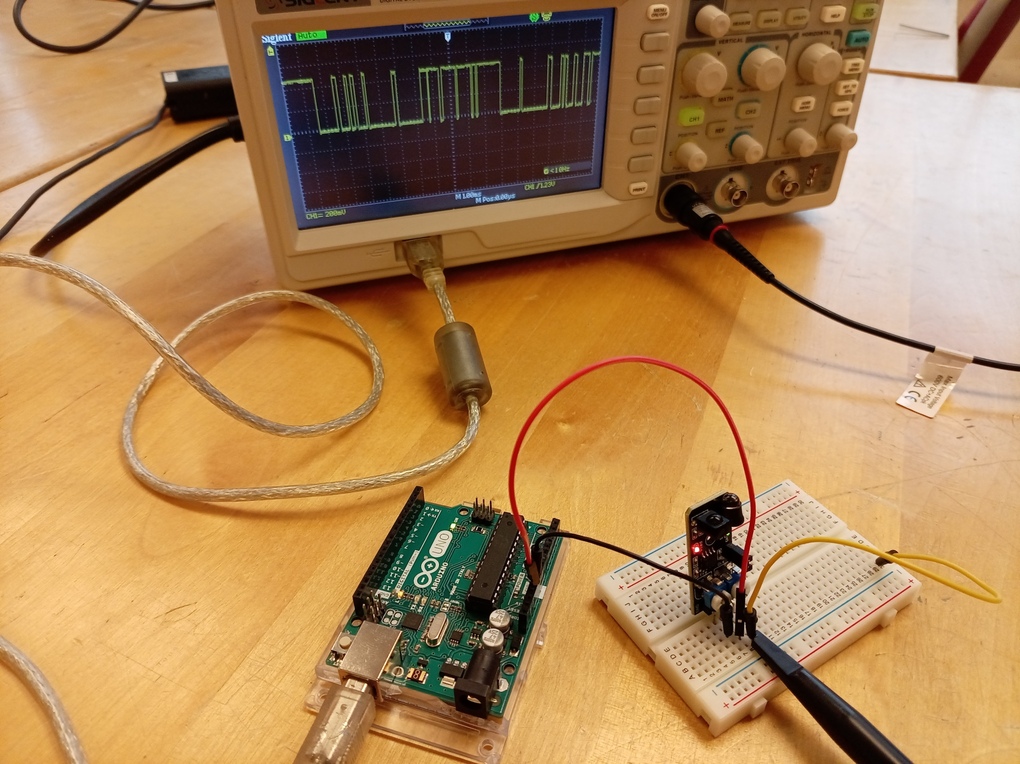

Koppla ett oscilloskop till en avståndssensor.
 |
Man kan också använda USB portet av oscilloskopen! |
|---|---|

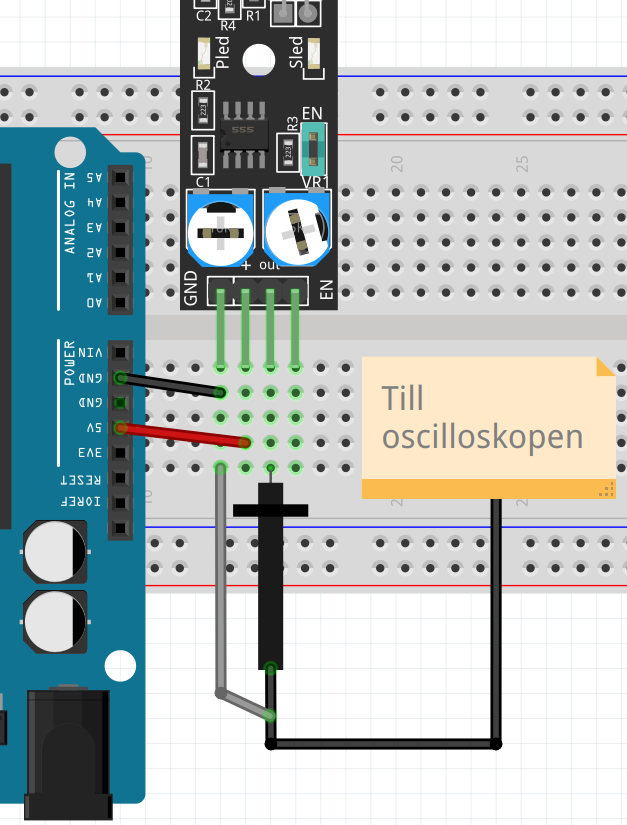

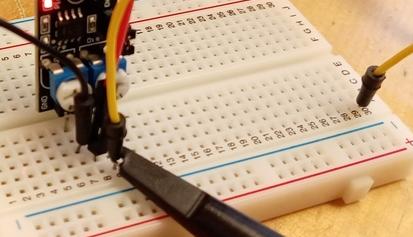

Man kan använda en kopplingsslad för att förbinda proben av
oscilloskopen med OUT av avståndssensorn.
Hur mycket spänning (dvs volt) ger avståndssensor när något (t.ex. din hand) är nära?
28.1. Svar¶

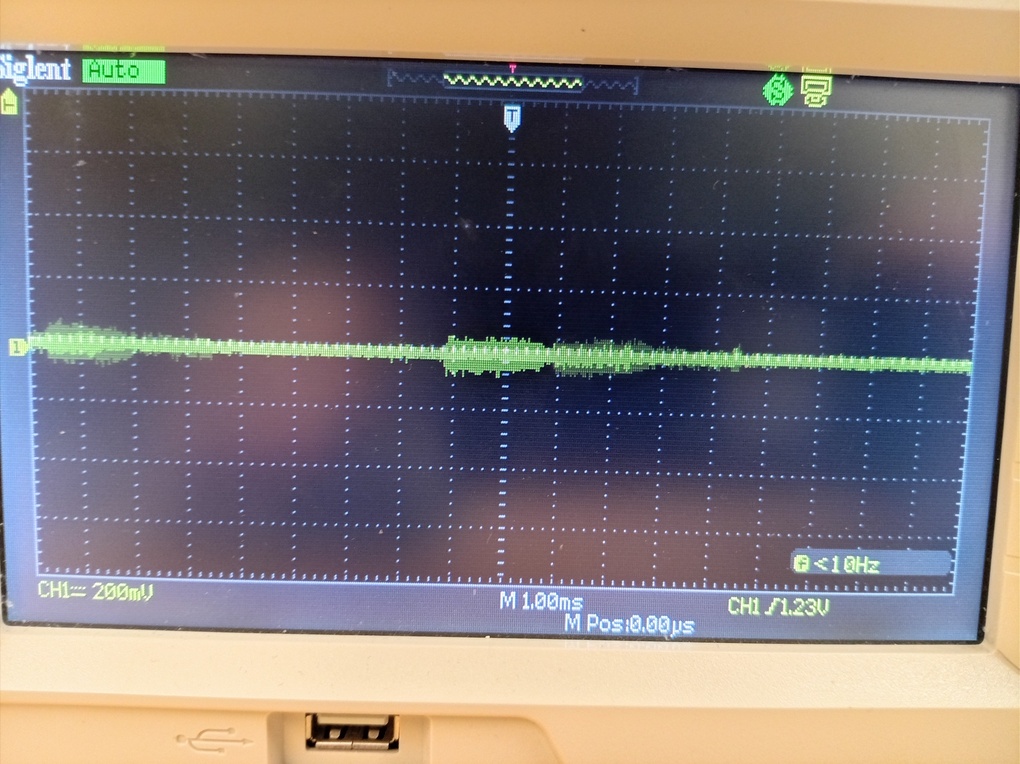

I grunden mäter du noll volt: avståndssensorn ger ingen spänning när något är nara, oavsett av lite rus:
28.2. En lite problem¶
Hur mycket spänning (dvs volt) ger avståndssensor när något är långt fram? Vad är problemet när du kopplar det till en Arduino?
28.2. Svar¶
Avståndssensorn ger ibland fem volt spänning när något är långt fram.
Problemet på Arduino har att göra med den här ibland: Arduino måste minnas att den fick fem volt spänning.
28.5 Slutuppgift¶
- Förklara hur en avståndssensor funkar och visar det på en oscilloskop
- Förklara vad problemet ska bli i dina egna ord
