Lektion 39: Användning av en LCD

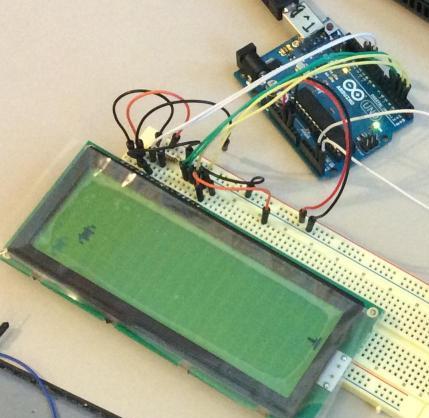

En LCD är en del för att visa något, som bokstäver och symboler. LCD är en förkortning av 'Liquid Crystal Display', som är engelska för 'flytande kristal skärm'.

39.1 Anslut LCD

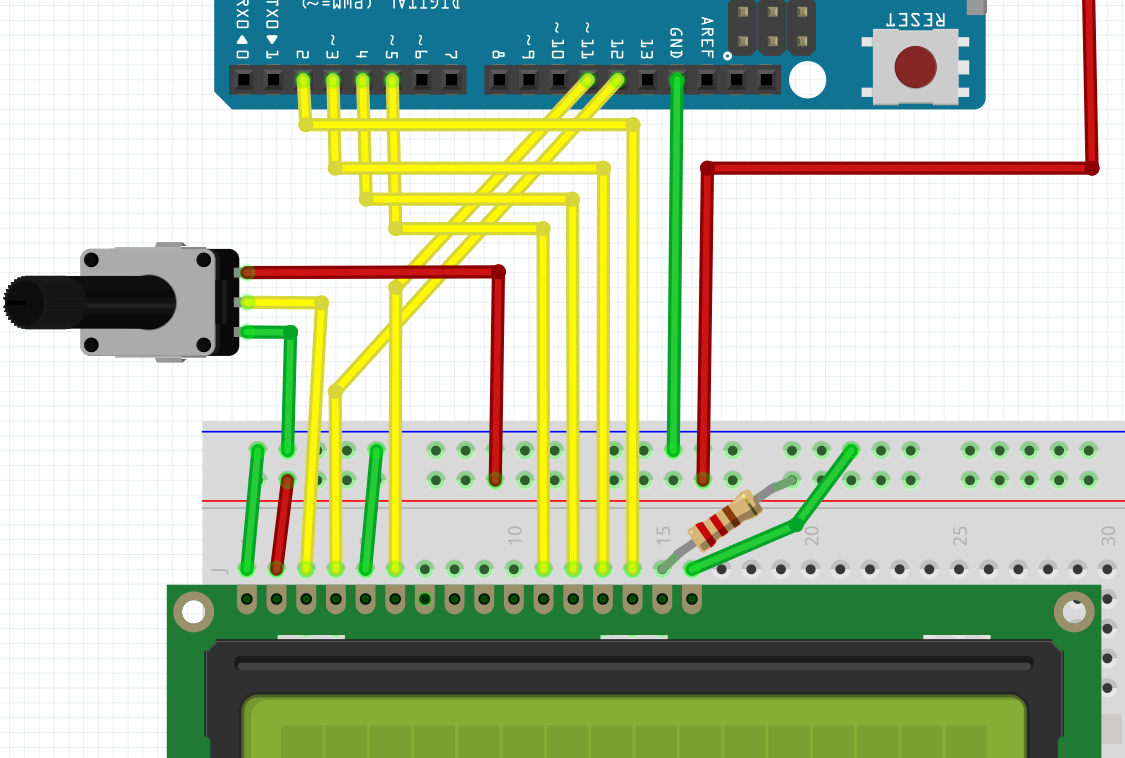

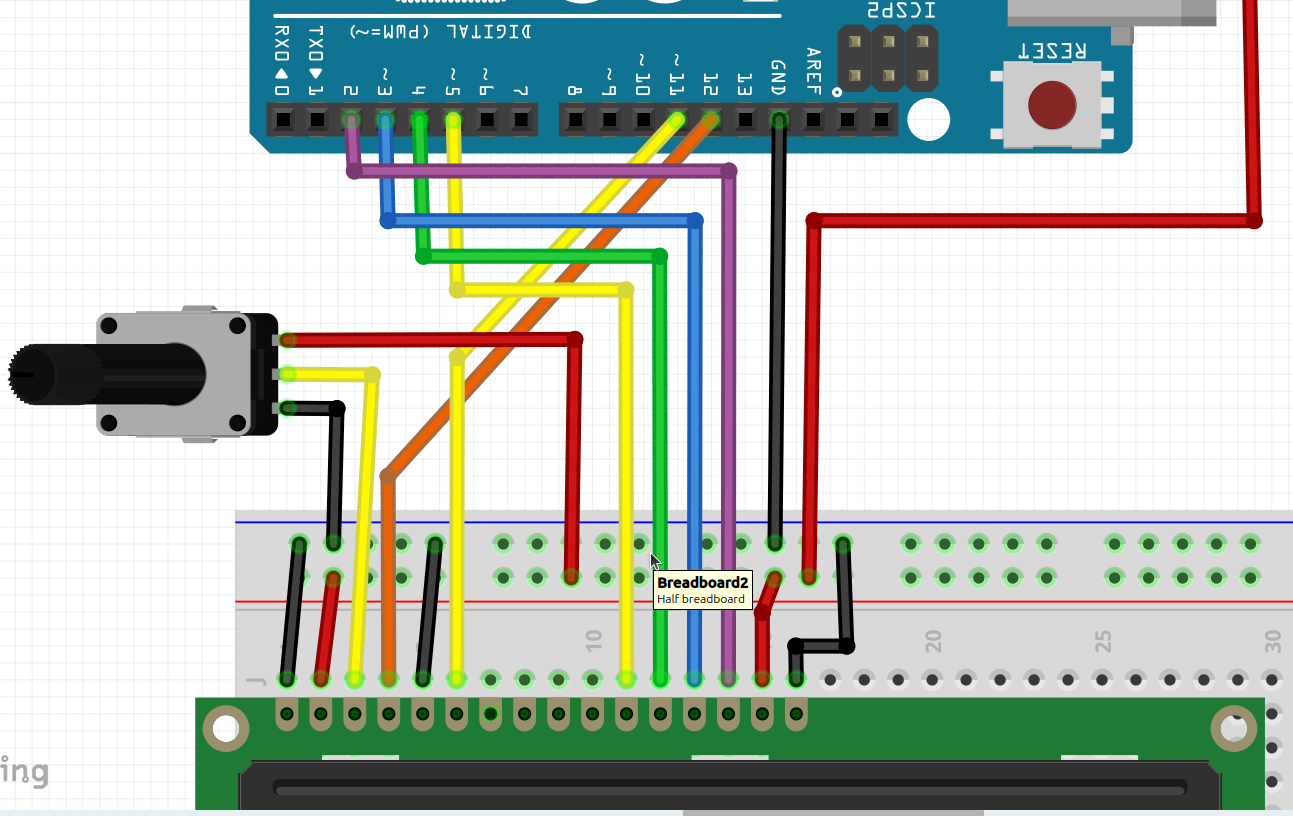

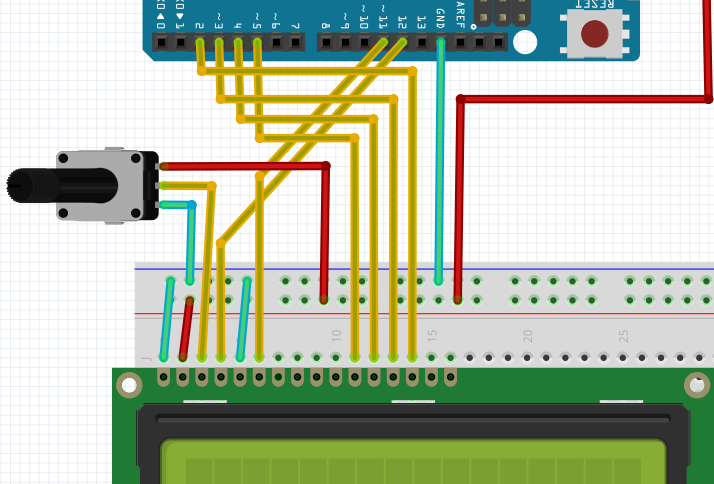

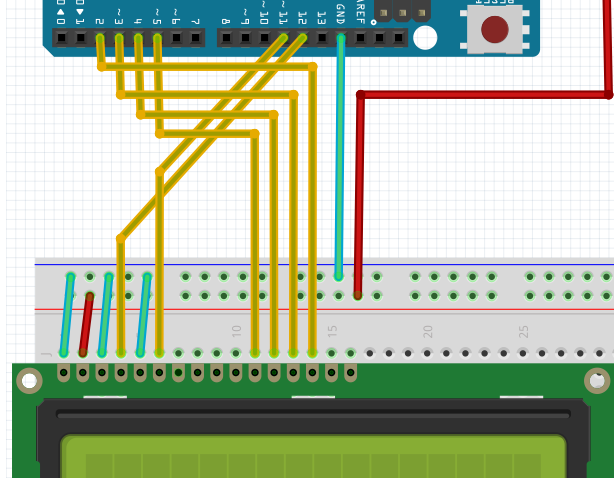

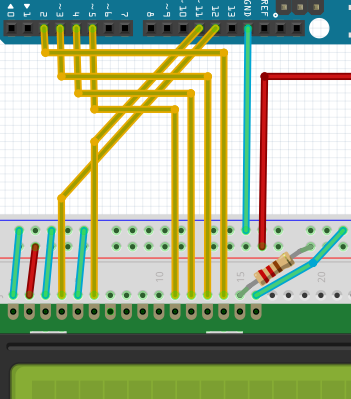

Anslut en LCD som här:

• Den röda sladd, såklart, går till 5V

Vridmotstånded är för att justera kontrasten på LCD schärmet.

39.2. Installera LiquidCrystal biblioteket

Installera LiquidCrystal biblioteket:

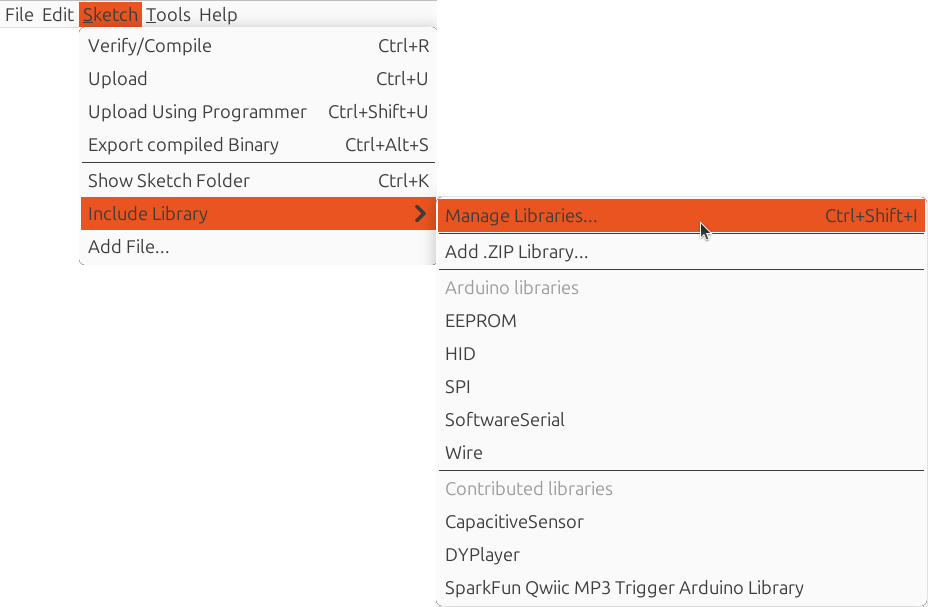

Klick på 'Sketch | Include library | Manage libraries'.

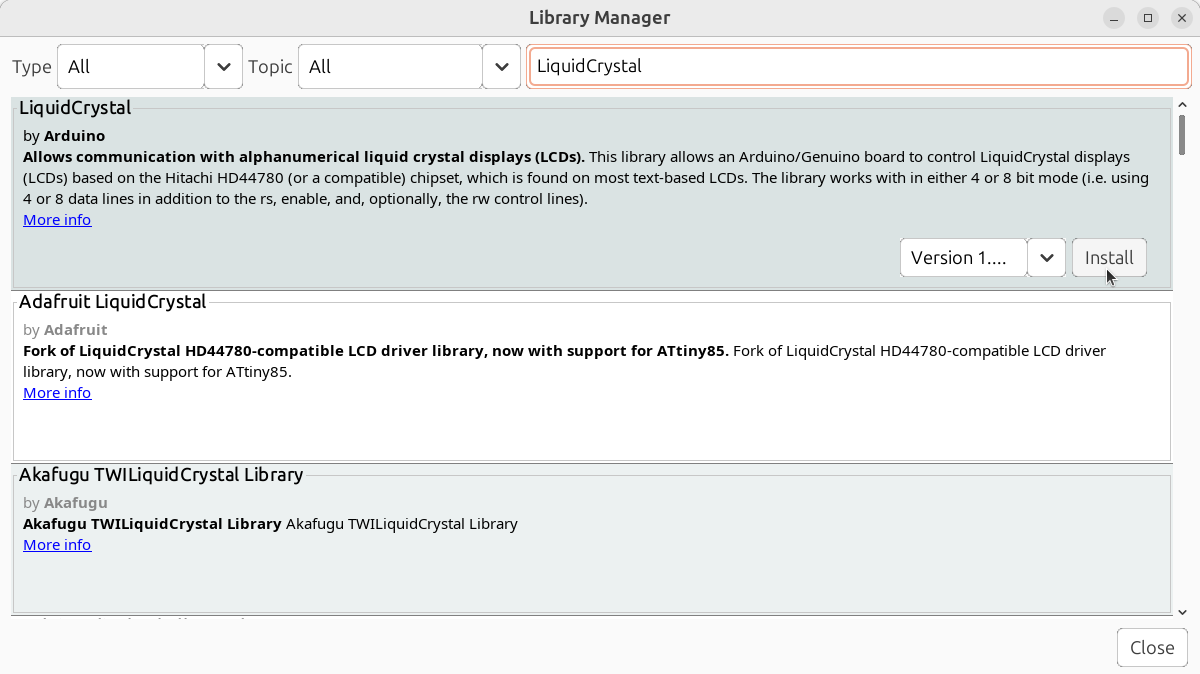

Skriv LiquidCrystal is sök-boxen (i toppen-högert hörnet) och klick på 'Install'

39.3. programmera en LCD

Efter att du har installerat LiquidCrystal biblioteket, finns många exempelprogram i Arduino IDE, under File | Exempel | LiquidCrystal.

Kör den enklaste: File | Exempel | LiquidCrystal | HelloWorld:

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2);
  lcd.print("hello, world!");
}

void loop() {
  lcd.setCursor(0, 1);
  lcd.print(millis()/1000);
}

Detta gör att du kan få text på skärmen.

	Det här är en så kallad 'Hello World' program

	En 'Hello World' program är användt för att testa om saker funkar

39.4. En egen karaktär

En svårare är File | Exempel | LiquidCrystal | CustomCharacter:

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

byte heart[8] = {
  0b00000,
  0b01010,
  0b11111,
  0b11111,
  0b11111,
  0b01110,
  0b00100,
  0b00000
};

byte smiley[8] = {
  0b00000,
  0b00000,
  0b01010,
  0b00000,
  0b00000,
  0b10001,
  0b01110,
  0b00000
};


void setup() {
  lcd.createChar(1, heart);
  lcd.createChar(2, smiley);
  lcd.begin(16, 2);
  lcd.print("I ");
  lcd.write(1);
  lcd.print(" Arduino! ");
  lcd.write(2);

}

void loop() {}

Detta gör att du kan få dina egna figurer på skärmen.

39.5 Slutuppgift

• Får en Arduino och LCD att funkar
• Skapar en program med en text och en enen karaktär
