Les 0: Breadboard¶
Een broodplank (ja, wij noemen dit een broodplank) helpt om gemakkelijk elektrische schakelingen te bouwen.
In deze les leer je:
- Welke gaatjes van een broodplank verbonden zijn
- Hoe je dat kunt meten
Broodplank¶

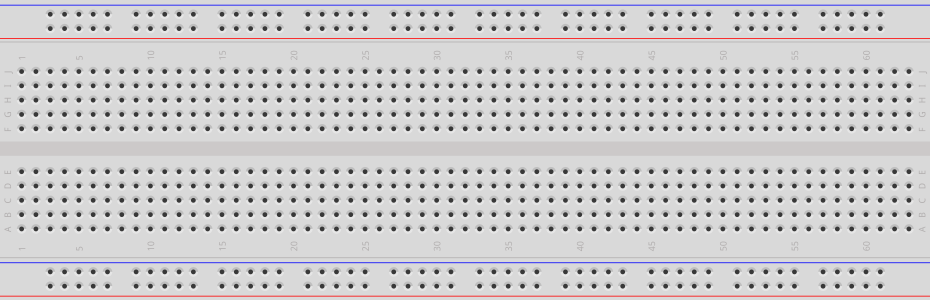

Een broodplank ziet er zo uit:
De gaatjes van een broodplank zijn op een bepaalde manier verbonden. Dit gaan wij meten!
:heavy_exclamation_mark: Let goed op! Je kunt de Arduino hier stuk mee maken :heavy_exclamation_mark:

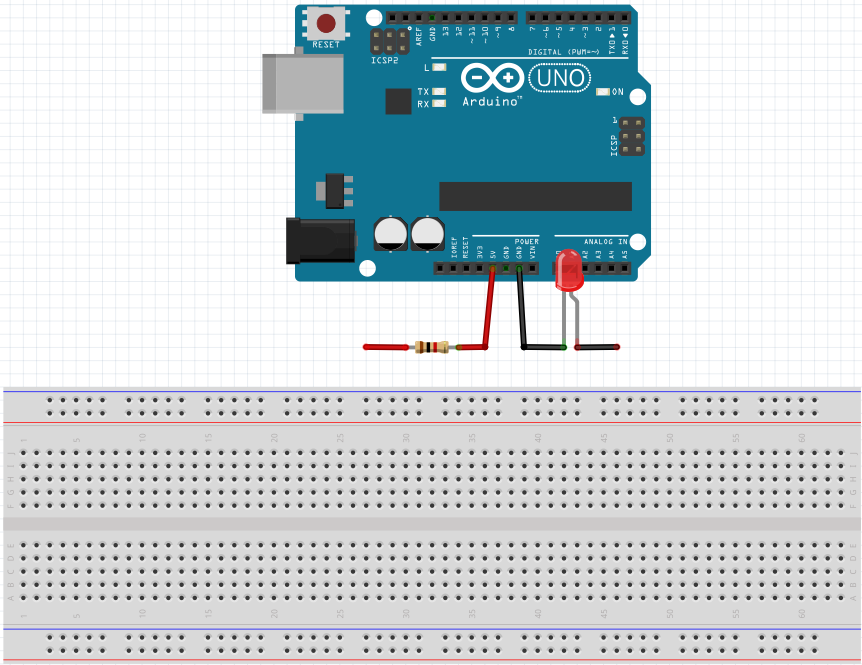

Maak deze meetopstelling na:
Je hebt nodig:
- 1x Arduino Uno
- 1x USB snoer
- 1x laptop
- 1x weerstand van 1000 Ohm (bruin-zwart-rood-goud)
- 1x rood LEDje
- 2x krokodillebekdraadjes
- 2x draadbrugjes
Alleen dan:
- Doe de een kant van de weerstand in het gat met
5V. Klem een krokodillebek aan het andere pootje - Doe het korte pootje van het LEDje in het gat met
GND. Doe een krokodillebekklem aan het andere pootje - Doe een draadbrug aan elke van de vrije krokodillebekken
:heavy_exclamation_mark: Laat een volwassene kijken of je het goed hebt gedaan, voordat je de Arduino spanning geeft :heavy_exclamation_mark:
- Geef de Arduino spanning met een USB snoer naar een laptop
- Doe de twee uiteindes van de draadbruggen tegen elkaar. Het lampje moet zeker gaan branden!

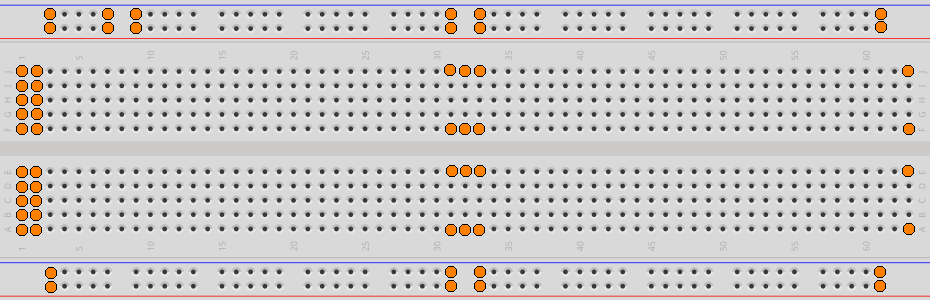

Hier zie je een broodplank, waarbij ik sommige gaten gemarkeerd heb:
- Vind uit welke gaten met elkaar verbonden zijn. Doe dit door de draadeindes in verschillende gaten te steken. Hoe zitten de gaten verbonden in een broodplank?
