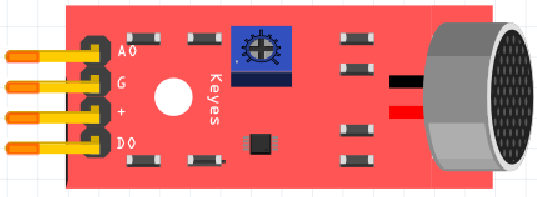

KY-038 microfon

Under den här lektionen använder vi en KY-038 microfon.

X.1 Uppgift

Bygg up den här kretsen:

Programmerar:

• en const variabel microfon_stift på riktigt stift
• att få värd av potmetern med analogRead
• att skrivar värd av potmetern till Serial Monitor
• vänta 100 millisecond varje loop

Kollar på Serial Monitor eller Serial Plotter:

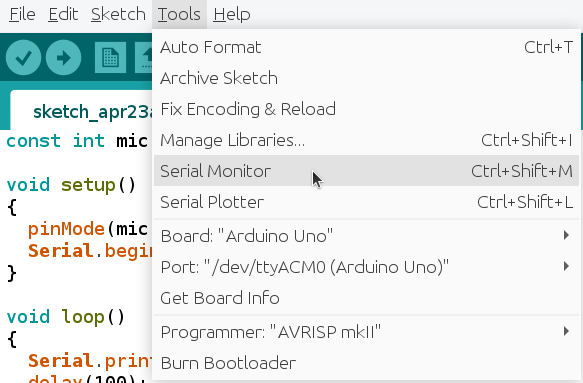

Serial Monitor är här

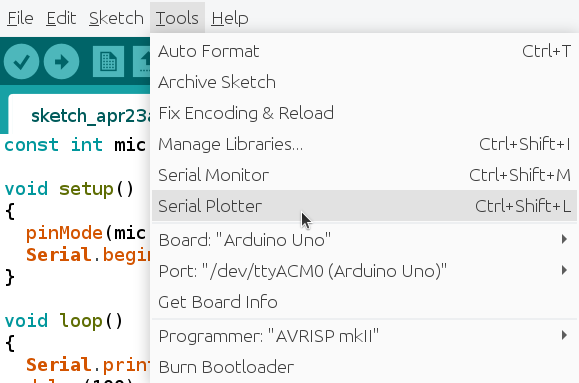

Serial Plotter är här

X.2 Lösning

const int microfon_stift = A0;

void setup()
{
  pinMode(microfon_stift, INPUT);
  Serial.begin(9600);
}

void loop()
{
  Serial.println(analogRead(microfon_stift));
  delay(100);
}

Nadåt ser du en exempel hur Serial Monitor ser ut. Dina värd är annorlunda:

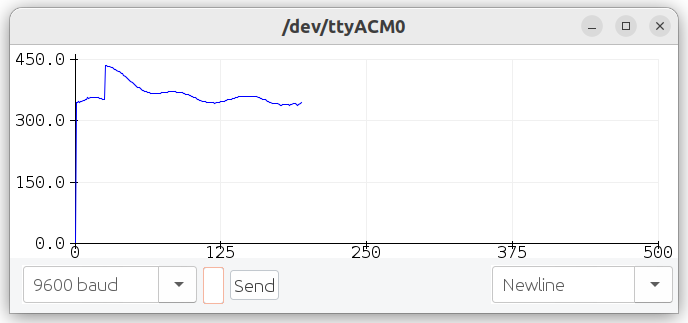

Nadåt ser du en exempel hur Serial Plotter ser ut. Din ritning är annorlunda:

X.3 Uppgift: ändra känslan

Vi ska ändra känsligt av KY-038 microfon.

Det finns en skruv på den KY-038 microfon. Hittar en skruvmejsel. Kör Serial Monitor eller Serial Plotter. Vridar skruven till värdet ar typ 512. Nu har microfonen en bra känslan!

X.4 Uppgifft: är det tyst?

Nu ska vi reagera på ljudnivå.

Andra din kod till följande:

// ...

void setup()
{
  // ...
}

void loop()
{
  const int vard = analogRead(microfon_stift)
  Serial.print(vard);
  if (vard < 512)
  {
    Serial.println(", saa det aer tyst");
  }
  else
  {
    Serial.println(", saa et aer inte tyst");
  }
  delay(100);
}

Ändra numret 512, så att microfon mäter bra om det är tyst eller inte.

Ansluter LED

const int microfon_stift = A0;
const int led_stift = 13;

void setup()
{
  pinMode(microfon_stift, INPUT);
  pinMode(led_stift, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  const int vard = analogRead(microfon_stift);
  Serial.print(vard);
  if (vard < 512)
  {
    digitalWrite(led_stift, LOW);
  }
  else
  {
    digitalWrite(led_stift, HIGH);
  }
  delay(100);
}

Ansluter LEDs

const int microfon_stift = A0;
const int led_stift_roed = 13;
const int led_stift_groen = 12;

void setup()
{
  pinMode(microfon_stift, INPUT);
  pinMode(led_stift_roed, OUTPUT);
  pinMode(led_stift_groen, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  const int vard = analogRead(microfon_stift);
  Serial.print(vard);
  if (vard < 512)
  {
    digitalWrite(led_stift_groen, LOW);
    digitalWrite(led_stift_roed, LOW);
  }
  else if (vard < 514)
  {
    digitalWrite(led_stift_groen, HIGH);
    digitalWrite(led_stift_roed, LOW);
  }
  else
  {
    digitalWrite(led_stift_groen, HIGH);
    digitalWrite(led_stift_roed, HIGH);
  }
  delay(100);
}

Ansluter piezo

const int microfon_stift = A0;
const int piezo_stift = 11;

void setup()
{
  pinMode(microfon_stift, INPUT);
  pinMode(piezo_stift, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  const int vard = analogRead(microfon_stift);
  tone(11, vard);
  delay(100);
}

Hela stromkrets
