6. Muziek tone¶

In deze les leer je hoe je geluid maakt met de Arduino. Dit doen we met een piezo (spreek uit: 'pie-jee-zo') speakertje.

Een piezo speakertje

Aansluiten¶

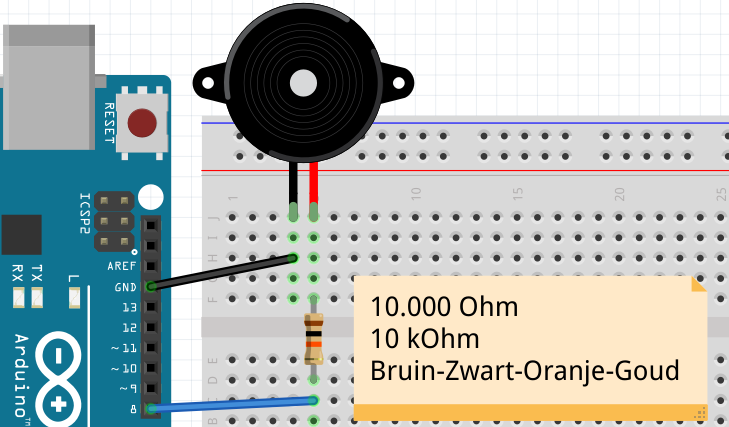

Zie figuur 'Muziek tone aansluiten' hoe je een piezo aansluit

Muziek tone aansluiten

Code¶

void setup()
{
  pinMode(8, OUTPUT);
}

void loop()
{
  tone(8,220); //A
  delay(900);
  noTone(8);
  delay(100);
}

De code laat 900 milliseconden de toon A horen, en heeft dan 100 milliseconden rust.


`tone(8,220)`	'Lieve computer, speel op pin `8` een toon met toonhoogte 220 Hertz. Dit is de toon `A`'.
`noTone(8)`	'Lieve computer, stop met het spelen van een toon op pin `8`'.

	De `A` is de toon met toonhoogte 220 Hertz

Opdracht 1¶

Vraag 1: Wat is de laagste toonhoogte die je kunt krijgen? Kan iedereen dit horen?
Vraag 2: Wat is de hoogste toonhoogte die je kunt krijgen? Kan iedereen dit horen? Let op: als iemand er last van heeft, doe deze opdracht dan niet

Oplossing 1¶

Antwoord 1: De laagste toon is 1 Hertz (bij 0 Hertz krijg je onzin). Hieronder staat de code

void setup()
{
  pinMode(8, OUTPUT);
}

void loop()
{
  tone(8,1);
  delay(900);
  noTone(8);
  delay(100);
}

	1 Hertz kan iedereen nog horen

Antwoord 2: De hoogste toon is 32767 Hertz. Hieronder staat de code

void setup()
{
  pinMode(8, OUTPUT);
}

void loop()
{
  tone(8,32767);
  delay(900);
  noTone(8);
  delay(100);
}

	32767 Hertz kan iedereen nog horen

	Hoge onhoorbare tonen worden ultrasoon genoemd

Opdracht 2¶

We gaan nu muziek maken! Programmeer het volgende liedje:

De eerste toon is 131 Herz
De tweede toon is 147 Herz
De derde toon is 165 Herz
De vierde toon is 131 Herz
Alle tonen duren 400 milliseconden
Na elke toon is er 100 milliseconden stilte

	De toonhoogtes die hier gebruikt worden, zitten ook op een piano

Oplossing 2¶

void setup()
{
  pinMode(8, OUTPUT);
}

void loop()
{
  tone(8,131); delay(400); noTone(8); delay(100);
  tone(8,147); delay(400); noTone(8); delay(100);
  tone(8,165); delay(400); noTone(8); delay(100);
  tone(8,131); delay(400); noTone(8); delay(100);
}

	Herken je het liedje al?

Eindopdracht¶

Maak het liedje iets verder af. Er komen drie tonen bij:

De vijfde toon is 165 Herz
De zesde toon is 175 Herz
De zevende toon is 196 Herz
Ook de vijfde en zesde toon duren 400 milliseconden
De zevende toon duurt 900 milliseconden
Na elke toon is er 100 milliseconden stilte
