Lektion 2: Blink Blink Blink

Den här lektionen kallas ‘Blink Blink Blink’, eftersom det är Blink lektionen, men med tre LEDs.

2.1: Blink Blink Blink: Blink

\pagebreak

Här är Blinks kod på ett annat sätt:

const int led_stift = 13;

void setup()
{
  pinMode(led_stift, OUTPUT);
}

void loop()
{
  digitalWrite(led_stift, HIGH);
  delay(1000);
  digitalWrite(led_stift, LOW);
  delay(1000);
}

led_stift kallas en variabel: en plats i datorns minne med ett namn.

const int led_stift = 13;	‘Kära dator, kom ihåg ett heltal som heter led_stift med startvärdet 13.’

\pagebreak

2.2: Blink Blink Blink: Uppgift 1

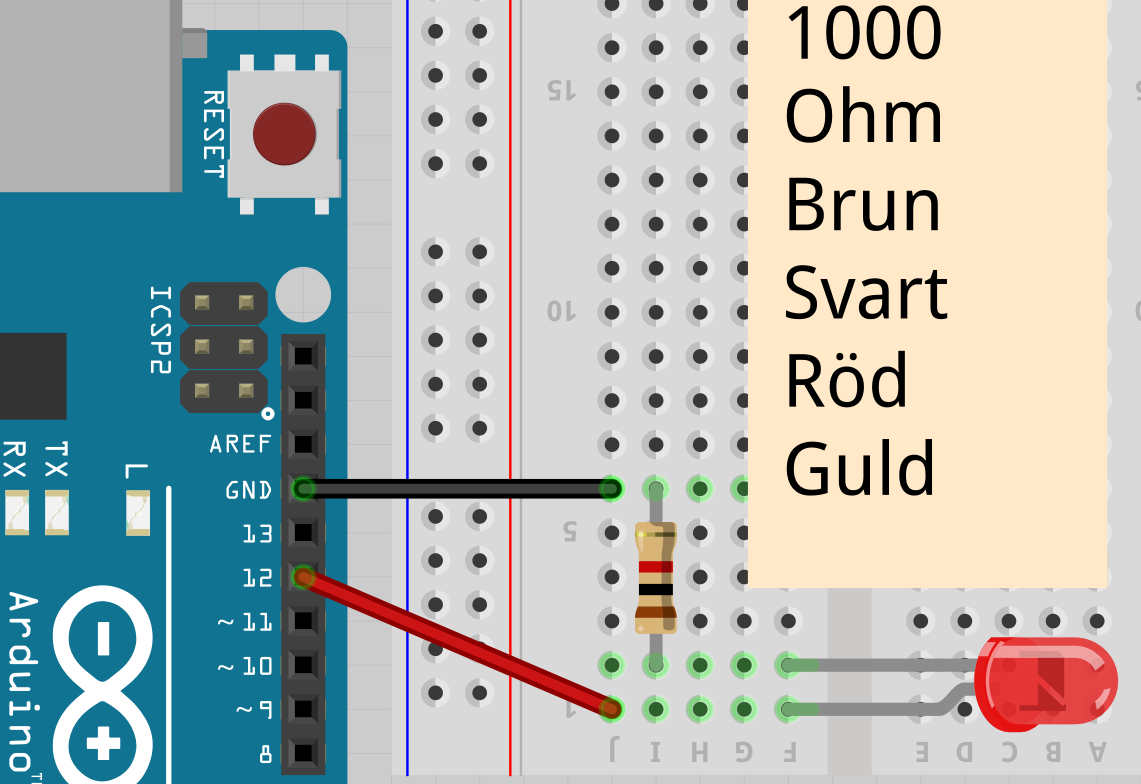

Anslut Blinkkretsen (ser uppåt) till stift 12 och ändra koden så att den blinkar.

\pagebreak

2.3: Blink Blink Blink: Lösning 1

Du behöver bara ändra en rad:

const int led_stift = 12;

void setup()
{
  // ...
}

void loop()
{
  // ...
}

2.4: Blink Blink Blink: Uppgift 2

Skapa en ny variabel för väntetiden, kallad vantetid, själv. vantetid är ett heltal med initialt värde 1000. Använd vantetid som värde i delay.

| Smart! Om du läser vantetid vet du vad det är till för. Vid 1000 vet du inte det :————-:|:—————————————-:

\pagebreak

2.5: Blink Blink Blink: Lösning 2

// ... [ange led_stift att vara 12]
const int vantetid = 1000;

void setup()
{
  // ...
}

void loop()
{
  // ... [sätter spänning på led_stift]
  delay(vantetid);
  // ... [stanger av spänning från led_stift]
  delay(vantetid);
}

| // ... [nåt] betyder ‘koden du redan har där som handlar om vad som står inom hårdparentes’ :————-:|:—————————————-:

2.6: Blink Blink Blink: Ansluter Blink Blink Blink

Nu är det dags att ansluta Blink Blink Blink:

• Koppla ur USB-kabeln från datorn, så att Arduino inte längre har ström
• Bygg kretsen enligt bilden

\pagebreak

2.7: Blink Blink Blink: Uppgift 3

Koppla in Blink Blink Blinkkretsen. Byt namn på variabeln led_stift till led_stift_1. och se till att det har rätt startvärde.

\pagebreak

2.8: Lösning 3

const int led_stift_1 = 11;
// ... [väntetid]

void setup()
{
  pinMode(led_stift_1, OUTPUT);
}

void loop()
{
  digitalWrite(led_stift_1, HIGH);
  // [vänta vantetid millisekunder]
  digitalWrite(led_stift_1, LOW);
  // [vänta vantetid millisekunder]
}

| Programmerare använder många variabler eftersom det gör koden lättare att förstå och ändra. :————-:|:—————————————-:

\pagebreak

2.9: Blink Blink Blink: Uppgift 4

Skapa en ny variabel led_stift_2. Få först den första LEDen att tändas och släckas, få sedan den andra LEDen tändas och släckas efter den första.

| Sättet att skriva, med “_” i stället för mellanslag t.ex. ‘led_stift_2’ kallas ‘snake case’: ‘snake’ är engelska för orm :————-:|:—————————————-:

| Skulle du skriva pinLed2, heter det ‘camel case’: ‘camel’ är engelska för kamel :————-:|:—————————————-:

| Jag tänker båda är lika bra :————-:|:—————————————-:

\pagebreak

2.10: Blink Blink Blink: Lösning 4

const int led_stift_1 = 11;
const int led_stift_2 = 10;
// ...

void setup()
{
  pinMode(led_stift_1, OUTPUT);
  pinMode(led_stift_2, OUTPUT);
}

void loop()
{
  digitalWrite(led_stift_1, HIGH);
  // ... [vänta vantetid millisekunder]
  digitalWrite(led_stift_1, LOW);
  // ... [vänta vantetid millisekunder]
  digitalWrite(led_stift_2, HIGH);
  // ... [vänta vantetid millisekunder]
  digitalWrite(led_stift_2, LOW);
  // ... [vänta vantetid millisekunder]
}

\pagebreak

2.11: Blink Blink Blink: Uppgift 5

Skapa en tredje variabel led_stift_3. Få nu alla lampor blinka samtidigt: alla på, sedan alla av.

| Det här är ganska mycket att skriva! Senare får du lära dig hur detta kan göras smartare :————-:|:—————————————-:

| Korrekt! Arrays låter dig lagra flera tal i en variabel :————-:|:—————————————-:

\pagebreak

2.12: Blink Blink Blink: Lösning 5

// ... [skapa vantetid, led_stift_1 och led_stift_2]
const int led_stift_3 = 9;

void setup()
{
  // ... [led_stift_1 och led_stift_2 avger spänning]
  pinMode(led_stift_3, OUTPUT);
}

void loop()
{
  // ... [sätter spänning på LED 1 och 2]
  digitalWrite(led_stift_3, HIGH);
  // ... [vänta vantetid millisekund]
  // ... [stäng av spänning på LED 1 en 2]
  digitalWrite(led_stift_3, LOW);
  // ... [vänta vantetid millisekund]
}

\pagebreak

2.13: Blink Blink Blink: Slutuppgift

Få nu LEDs lysa i ett ‘Knight Rider-mönster’: 1-2-3-2. Det måste alltid finnas exakt en LED som lyser.

| Knight Rider var en TV-serie med en talande bil. :————-:|:—————————————-:
