Lektion 41: Bare-bone Arduino

Om du vill bygga maskiner på riktigt, du vill inte längre att en hela Arduino ska sitta i innerste av maskinen. Istället, du vill bara använda det som är absolut nodvändigt. Den absolut minimumdel av en Arduino är kalled en 'bare-bone Arduino', en 'bara-ben Arduino'.

41.1. Ansluting

Bygg den här elkretsen. Det finns ett anslutningschema på nästa sida också.

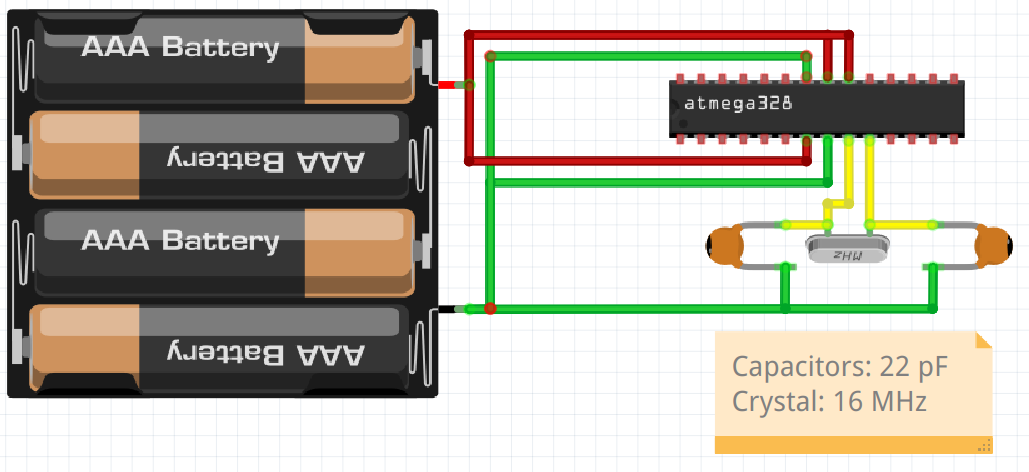

Bare bone Arduino anslutning

Anslutningschemat:

Från	Till
Chip toppen 7:e	GND
Chip toppen 8:e	5V
Chip toppen 9:e	5V
Chip botten 7:e	5V
Chip botten 8:e	GND
Chip botten 9:e	Kristal (16 MHz) ena sida
Chip botten 10:e	Kristal (16 MHz) andra sida
Kristal (16 MHz) ena sida	Kondensator 1 (22 pF) ena sida
Kristal (16 MHz) andra sida	Kondensator 2 (22 pF) ena sida
Kondensator 1 (22 pF) andra sida	GND
Kondensator 2 (22 pF) andra sida	GND

För att får 5 volt potential, använder eller en Arduino eller en stromförsörjning för en kopplingsdäck.

Om du avänder en Arduino, koppla Arduinon till en dator och använder stiften 5Vför 5 volt och stiften GND för jord.

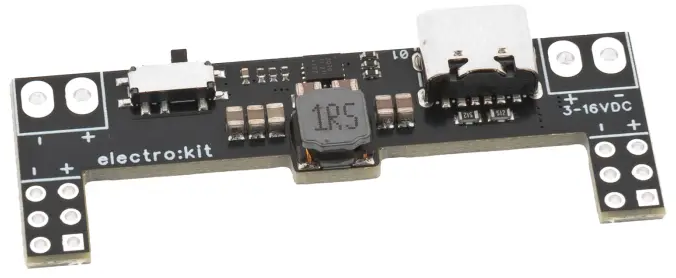

Om du avänder en stromförsörjning för en kopplingsdäck, t.ex. Electro:kit's EKM008 (bild här nere), ser upp at + av försörjning är användt för 5 volt på kopplingsdäcket (och - måste blir användt för jord).

41.1. Slutuppgift

Koppla på en bare-bone Arduino och övertyger att den funkar.
