2. Att löda en Arduino shield

2.1. Att starta

Starta som vanligt:

• Sätt temperaturen av lödningsjärnet på 350 grad Celsius.
• Sätt rökutsugsrör på två.
• Sätt rökutsugsrör över bordet.
• Hitta skyddsglasögon
• Försäkra att lödningsjärn har en silverspets

Efter det är det dags att hitta en så kallade 'Arduino shield' ('shield' betyder 'sköld' och är uttalad som 'kild'), ett kretskort man stoppar i in en Arduino. På den shielden lödar man sina elektronik.

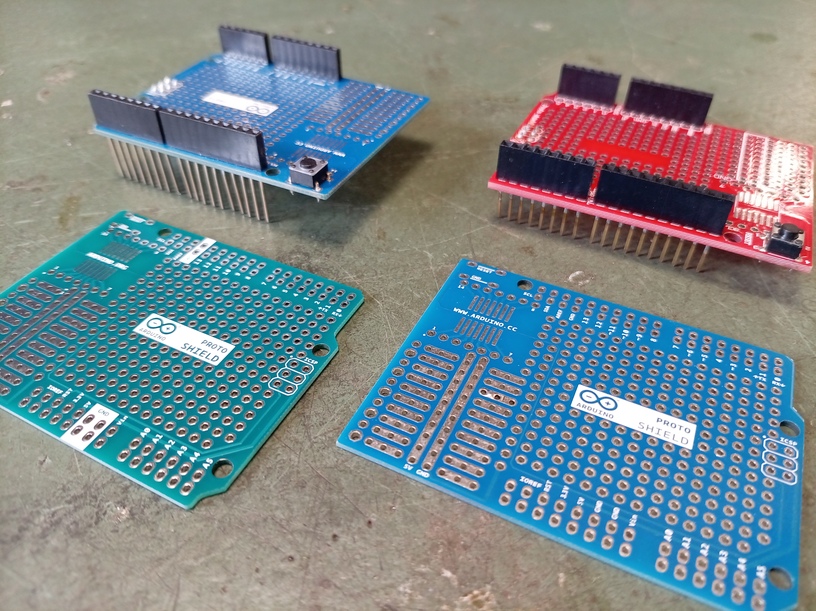

Det finns fler shieldar, här är några exampler:

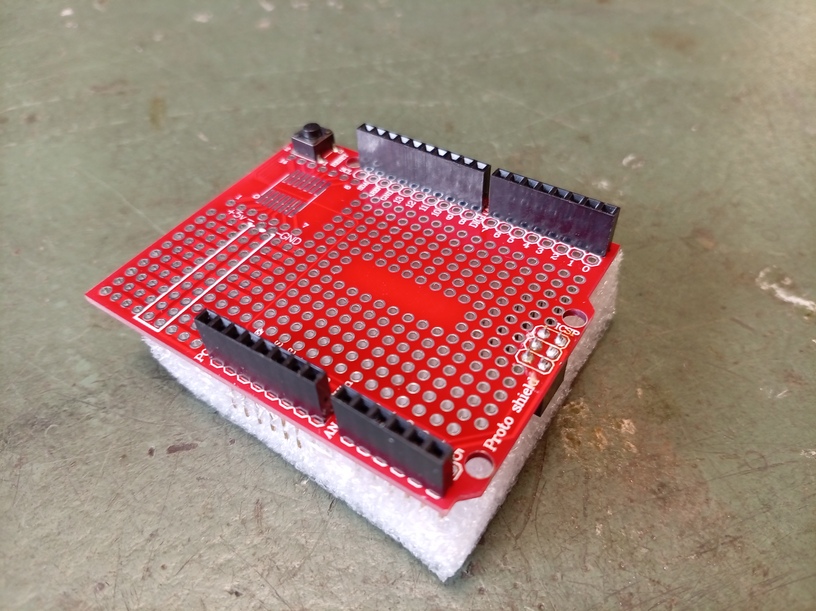

Vi använder då den Sparkfun shield;

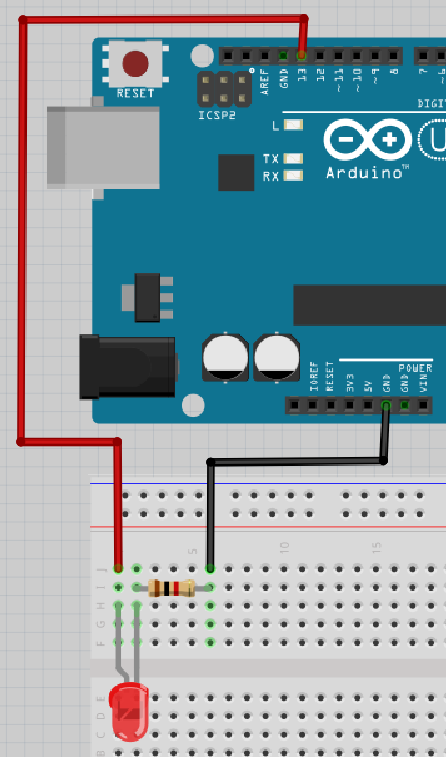

Målet är att löda en lysdiod mellan stift 13 och GND. Så här ser det ut på en breadboard:

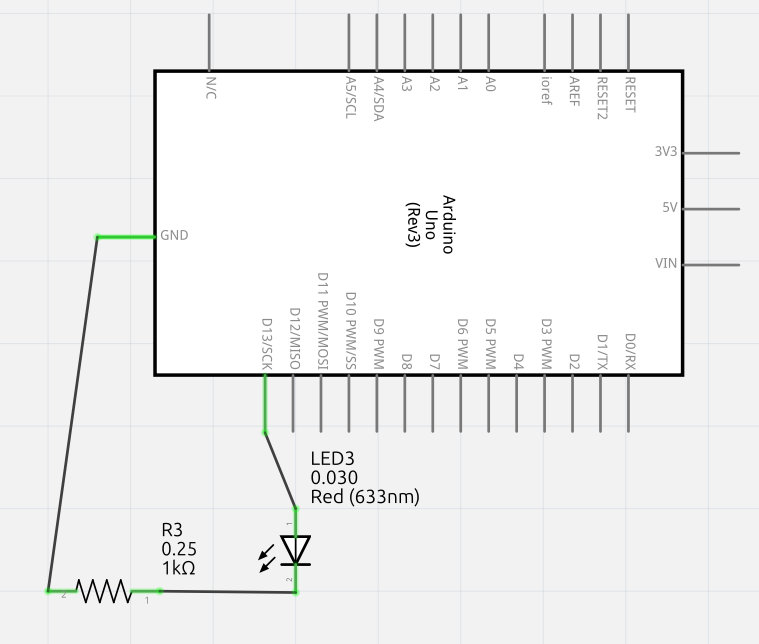

Så här ser det ut på schematiskt vis:

Vi ska göra samma elkrets på shielden.

2.2. Att löda i din stil

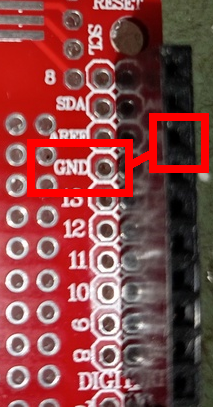

Shielden har ett extra hål för varje stift. Dem är lätt att hitta: den är brevid stiften.

Med den här kunskap, kan man löda elkretsen på fler olika sätt.

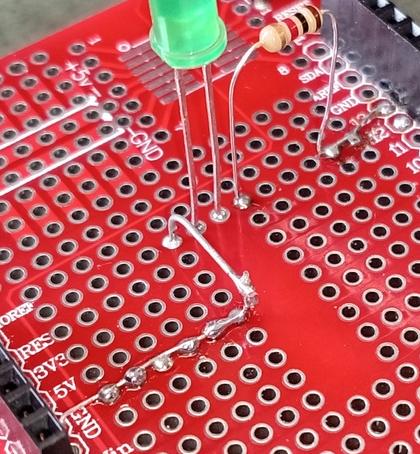

Här är ett proffsigt exempel:

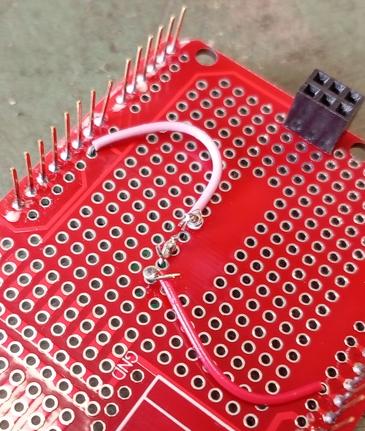

Här är ett mer enkelt exempel (OBS: den använder stift 8):

Du får bestämma hur du lödar. Om det funkar, har du gjort bra :-) .

2.3. Att skapa bryggar

Detta proffsigt exempel använde stel metal för att förbinda hålar. Vi kaller denna förbindingar 'bryggar'.

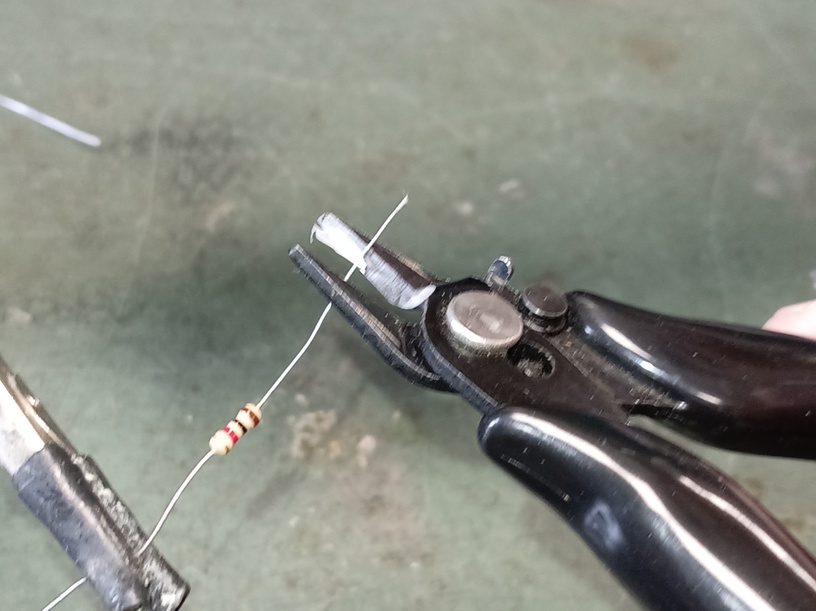

Man kann skapa bryggar av att skära av tråden av en motstånd med en avbitartång.

2.4. Att buga

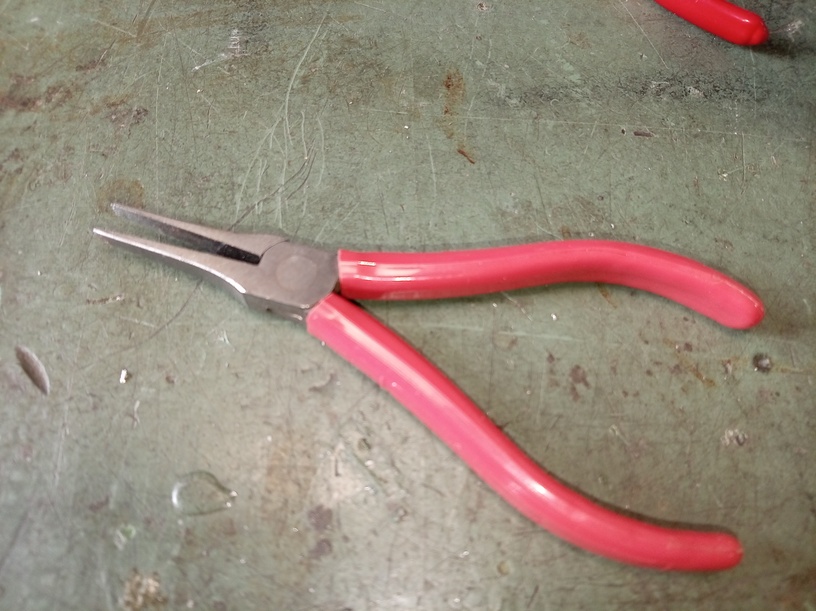

En böjtång med platta käftar är bra för att böja kantiga vinklar.

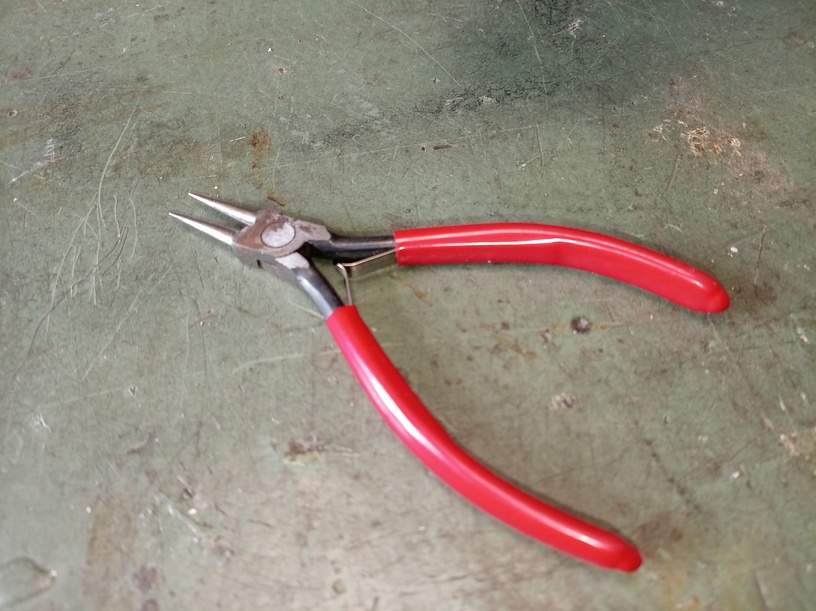

En låsringstång är en böjtång för att böja rundningar.

2.5. Att laga saker

Ibland gör man fel. I så fall är tännsugaren en nyttig redskap.

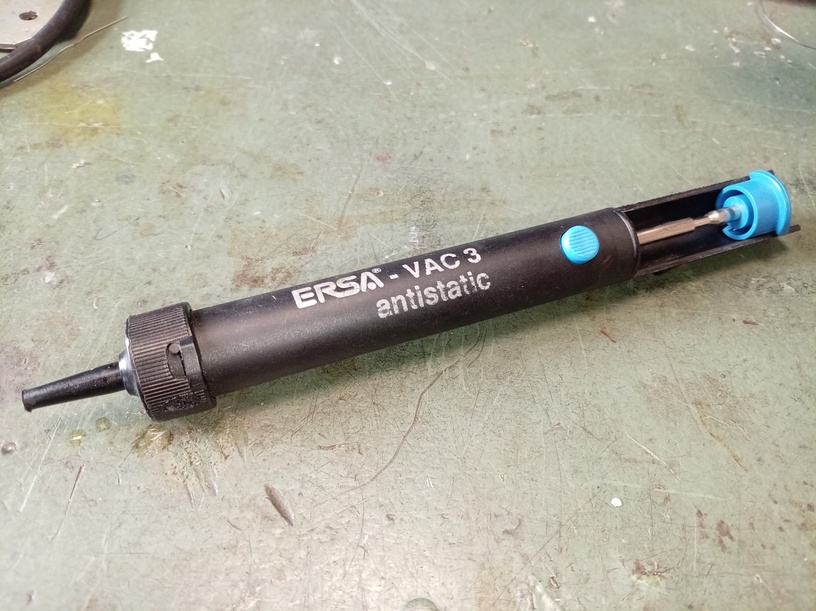

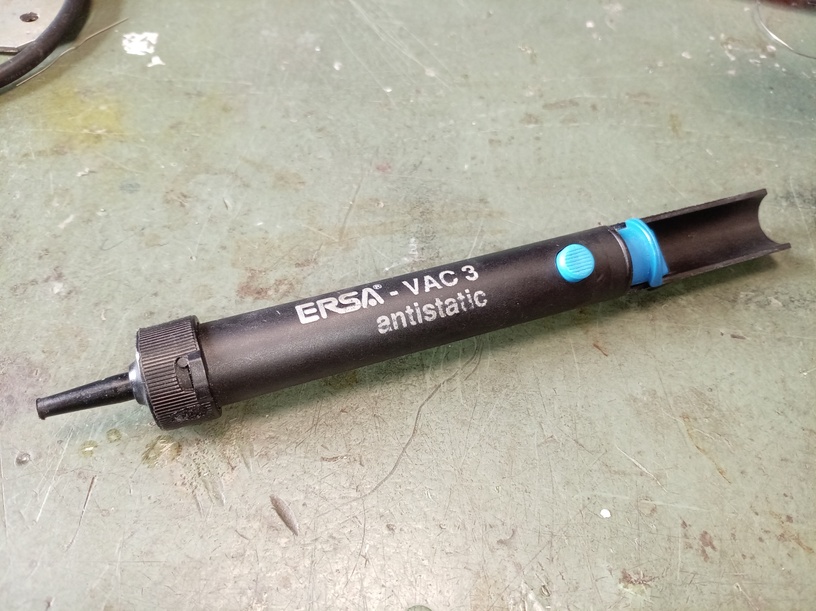

Tännsugare är ur	Tännsugare är in

För att förberada, tryck in kolven av tännsugare. Nu är tännsugare redo för att suga bort tänn.

Hetta tänn du vill suga bort med lödningsjärnet och håll tännsugare åt den smältande tänn. Det är inget problem att tännsugaren blir het: den är byggt för att motstå detta.

Nar tänn är smältat, tryck på knappen av tännsugaren. Förhoppningsvis, om du har hållit tännsugarden rätt (och det kan vara tufft!), blir tänn bortsugt. Om du trycker in kolven av tännsugaren kann du ser allt tänn som har sugits ur.

2.6. Att testa

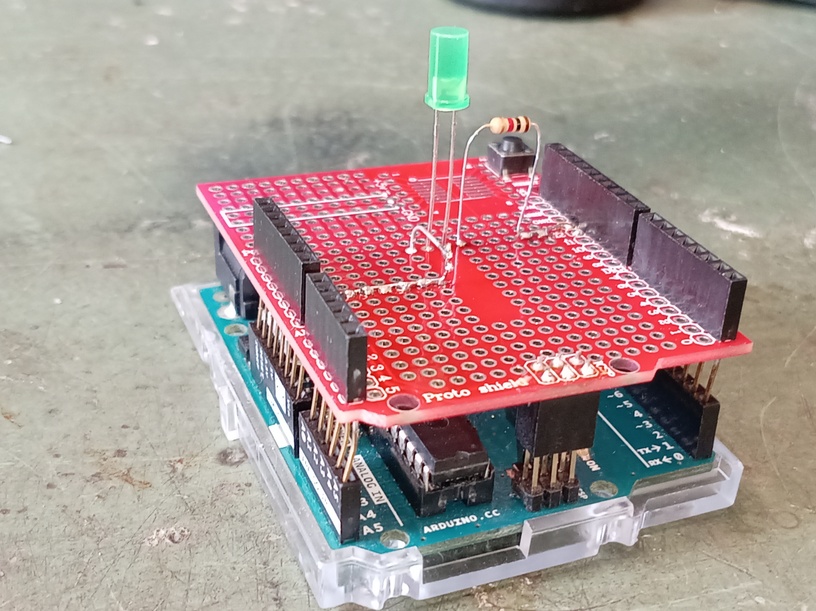

Om du har lödat klar, kann du sätta shielden på Arduinon. Ledar all stiftar av shielden i hålar av Arduinon. Du behöver inte trycka ner shielden kraftfult: om stiftar är halvvägs hålorna funkar det redan.

Koppla Arduinon till dator och start Arduino IDE. I Arduino IDEn, ladda upp programmet 'Blink' (under 'File | Examples | Basic | Blink'). Om lysdioden blinkar har du klarat detta!

2.6. Slutuppgift

Löda elkretsen på shielden i din favoritstil och testar om det funkar.

Om det funkar, har du klarat av slutuppgiften.
